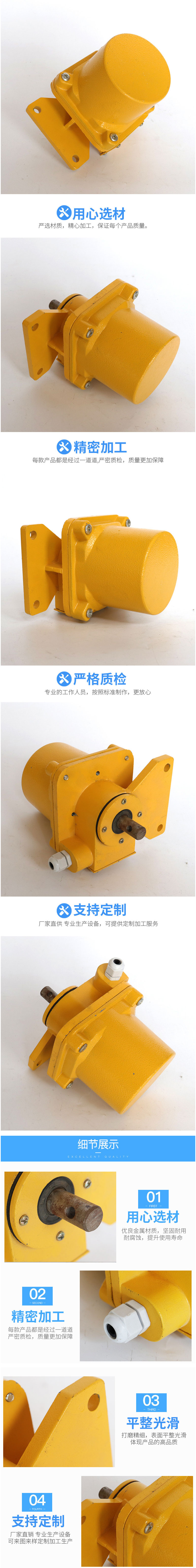

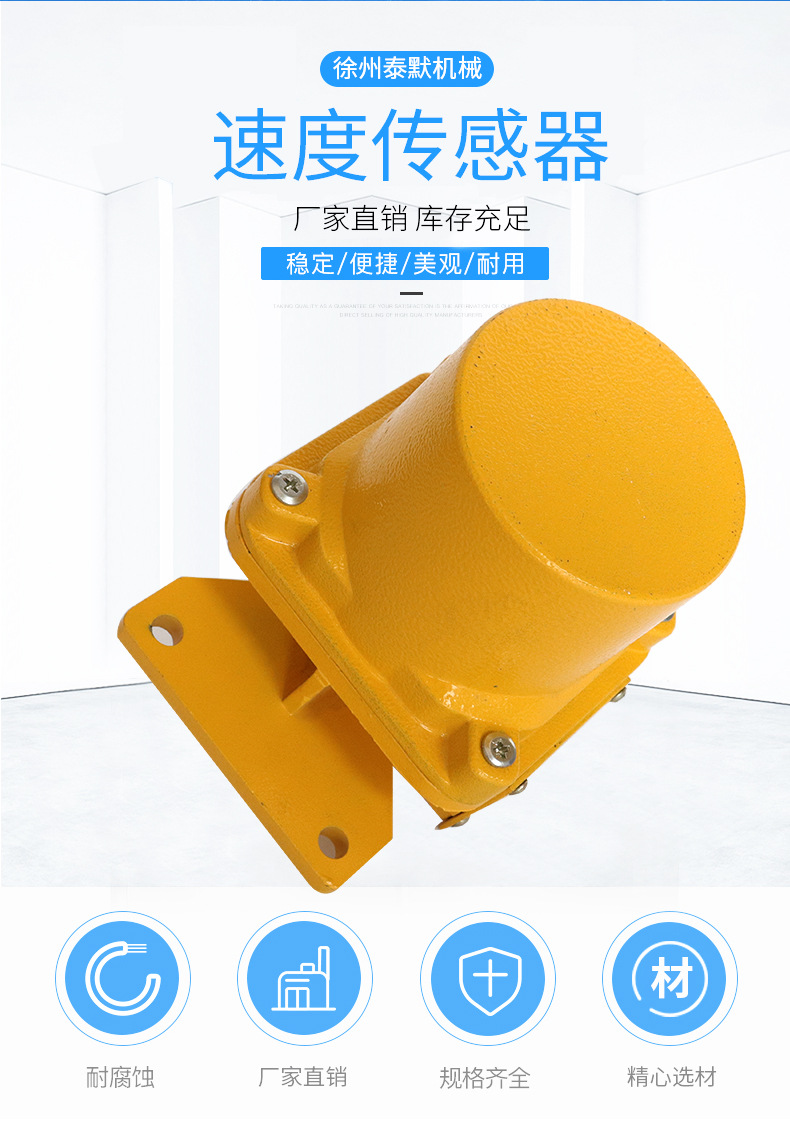

测速开关

时间:2021-12-20 00:00

点击:1772

测速传感器使用:

1.1速度传感器

速度传感器的公共特点及要求,必须严格遵守!

1.1.安全事项

1.1.1安全说明

·速度传感器只能由专业技术人员安装和操作。

·严防意外事故的发生。

·注意通用电器设备与机械设备的安装与配合。

·避免电磁干扰。

1.1.2注意事项

·信号电缆和电机电缆必须带屏蔽、分别走线,距离越大抗干扰的效果越好。

·电机电缆最长为50米,50~150米电缆时选用特殊驱动器。

·信号电缆和电机电缆中多余线一定要剪掉并做绝缘处理。

·除特殊要求外,输入信号电缆单端屏蔽:上位机端屏蔽接地,驱动器端悬空。

·电机电缆双端屏蔽,一端接电机外壳,另一端接驱动器PE端子。

·信号电缆电压对地最高不许超过60VDC。

1.1.3危险!!!

·驱动器必须在下电三分钟后,才能再次接线、安装和参数设置!

·严禁带电对电机和速度传感器进行任何参数设置和测量!

·速度传感器的输入电压必须满足要求!

·通电前,要确保电源电缆、电机电缆、信号电缆连接的正确性!

注意:不遵守安全说明和注意事项会降低驱动器的性能,甚至造成损坏,后果由用户自己负责!

注意:严禁用户打开驱动器,打开的驱动器将失去保修资格!

1.2速度传感器连线注意事项

1.2.1接地

上位机(如PLC、CNC等),电机和速度传感器的壳体必须用横截面大于4平方毫米的铜线与机器接地,地线必须在驱动器PE端子上拧紧,另一端固定在开关柜壳体地线上。地线连接处不能有锈、漆、油,要大面积接触,确保良好的导电性。所有接地线均采用星形接法(通过一个公共接地点接地)。

1.2.2安装环境

速度传感器要安装在开关柜中(壁挂式)。其周围要有20mm的空间,不能放在其它发热设备旁。要避免粉尘、油物、腐蚀性气体.

接线方式黑白剪断,蓝绿短接,红黄输出
